        百分表的工作原理和構造
        來源:鄭州中控計量有限公司

        一,工作原理

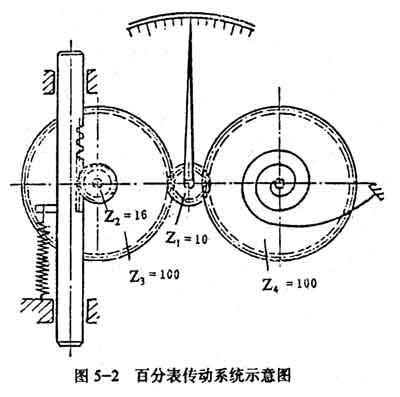

        百分表的工作原理,是將測尺寸(或誤差)引起的測桿微小直線移動,經過齒輪傳動和放大,變為指針在刻度盤上的轉動,從而讀出被測尺寸(或誤差)的大小圖5-2百分表傳動系數示意圖如下






        百分表的傳動系統最常見的是二級傳動,如圖5-2所示,其傳動原理如下:當測桿被工件抬高1毫米時,齒條上升1.6齒,由于齒輪Z2是16齒所以齒條推動齒輪Z2轉動/10轉.與Z2同軸的大齒輪Z3轉過 1×1/10=100齒。小齒輪Z1是10齒,經Z3帶動后,Z1及固定在其軸上的長指針下好轉一周.因為刻度盤為100等分,故當測桿移動1毫米時,長指走100分度.由此可知,指針轉過一個分度,相當于測桿移動0.01毫米.



        上述關系也可以用數學式來表示.設齒條的節距為t則齒條移動1毫米所走過的齒數(也即16齒齒輪走過的齒數)等于Z=1/t,16齒齒輪每個齒相對的弧度為2 /Z2,故此時1/t個齒輪過的弧度為這個弧度乘上大齒輪Z3與中心齒輪Z1的傳動比,就是Z3轉過的弧度.根據齒條移動1毫米.指針轉1圈的設計要求知,這個弧度應為2 (即360o)把圖5-2中的齒數Z1,Z2,Z3代入上式,可求出齒條的節距t= =0.625毫米;齒輪的模數m= =0.199毫米;百分表的放大比K= ·Z3/Z2=2 R根據國產百分表的指針長度R=25毫米可算出K≈150,故分度值為0.01毫米時,刻線間距為0.01×150≈1.5毫米.百分表有多種結構形式,齒輪傳動中所采用的參數也不完全相同.例如二級傳動的齒輪也有做成Z1=13,Z2=20,Z3=130的,齒條的節距t=0.5毫米,模數m=0.159(哈量產品百分表Z1=12,Z2=20,Z3=120).三級傳動的齒輪數一般分別為12,60,15和16,放大比K=232,刻線間距是2.32毫米.有些小型百分表的傳動比為104.盡管百分表的結構,參數不同,但是工作原理和計算方法是一樣的.



        二,百分表的構造

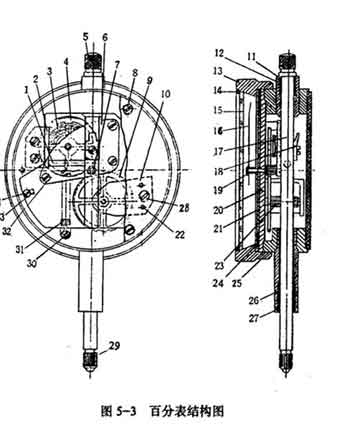

        下面以哈量和成量生產的百分表為例,說明其各部分的圖5-3百分表結構圖






        百分表主要由三個部件組成;

        第一個部件是表體部分.在表體25的上端壓配上套筒12,下端壓配下套筒27.測桿17可在銅套11和26中上下滑動.擋帽5用螺紋裝在測桿的上端,起限位作用,也可在測量時用來提起測桿,測頭29用螺紋裝在測桿的下端.擋塊18用螺釘固定在測桿上,用來限制測桿的行程.導桿1用來導向和防止測桿轉動.它的一端以螺紋和測桿相連,另一端在導槽塊2的槽中滑動.拉力彈簧31拉測桿向下產生測力.它的兩端分別掛在導桿1和螺釘3上.



        第二個部件是傳動系統.軸承座10用銷釘22和螺釘28固定在圓座板20上.軸承板6用三只螺釘32固定在圓座板上的立柱上.齒輪4,7,9和23裝在圓座板和軸承座之間.游絲3一端用銷子固定在齒輪4的軸上,另一端用銷子固定在圓座板上的立柱上.小刻度盤21用兩只銷子固定在圓座板上.短指針固定在齒輪4的軸上.長指針16與指針套19壓配,指針套裝在齒輪7的軸上.

        第三個部件是讀數裝置部分.13是滾花表圈,表蒙15用彈簧脹圈14固定在表圈中,刻度盤24嵌在表圈內.

        裝配第一個部件與第二個部件時,先使測桿上的齒條與齒輪23嚙合好,然后用三只螺釘將這兩個部件固緊.第三個部件是利用圓座板上的兩只片狀銷子33插入表圈的環形槽中,從而使第二,第三兩個部件結合在一起.片狀銷子用螺釘34固定在圓座板上.刻度盤與圓座板之間有一個環形片簧,用以避免表圈幌動,并使刻度盤與表圈緊密貼合,在表圈轉動時帶動刻度盤一起轉動,以便調整百分表零位.百分表后蓋是用三只螺釘8固定在表體上.齒輪4叫做補償齒輪,與游絲配合使用.百分表的齒輪一般制成壓力角為20o的漸開線齒線.



        百分表除上述結構外,常見的還有圖5-4. 圖5-5.和 圖5-6.所示見種.

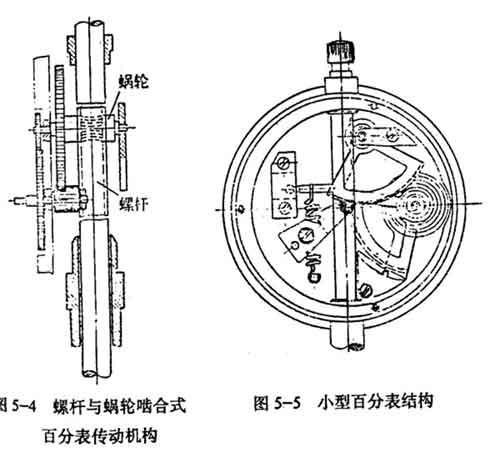

        圖5-4.螺桿與蝸輪嚙合式百分表傳動機構

        圖5-5小型百分表結構

        圖5-4.為螺桿與蝸輪嚙合式百分表的傳動機構.它的第一級為帶有螺旋線的螺桿與蝸輪傳動.這種表的刻度盤一般是不可轉動的,調零靠旋旋轉螺桿來實現,

        圖5-5是小型百分表的結構,由于表體尺寸小,多用扇形齒輪代替整圓齒輪.它的示值范圍小,一般為0~3毫米.這種百分表的結構形式,傳動方式,工作原理等與普通百分表相同.圖5-6是一種三級傳動的小型百分表傳動機構.它具有三個齒輪副,特點是傳動比大(K=232),因此刻線間距也大,讀數精度也高.

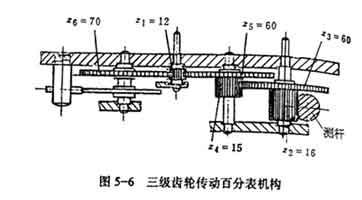

        圖5-6三級齒輪傳動百分表機構

        下面分別介紹百分表的各種裝置



        (一)緩沖裝置   當百分表測桿受到突然沖擊時,測桿上的齒輪的嚙合點瞬時受力很大,容易損壞齒輪,為克服這一缺陷,有的百分表采用了圖5-7所示的緩沖裝置.圖中固定塊5由螺釘6固定在測桿8上,齒條7可以在測桿上滑動,并借助拉力彈簧3緊密地靠在固定塊上,當測桿向上急速運動時,如果作用力大于彈簧的拉力,測桿與齒條便發生相對運動,產生緩沖作用,避免齒輪受損.



        (二)測桿導向裝置 測桿導向的方式很多,除圖5-3所示的以外,常見的還有圖5-7到圖5-15所示的幾種.在圖5-7中,采用雙導桿2導向.導桿的一端插入導槽塊1的導槽中,另一端分別與固定塊5和齒條7連接.導槽塊由三塊組成,用螺釘固定在表體4上(見A-A局部社圖).此結構導向作用穩定可靠,并且便于調整和修理.在圖5-8中,導槽直接做在表體的內圓上,修理較困難.在圖5-9中,導槽做在表體中部的突臺上.在圖5-10中,用導板代替導桿,導板固定在測桿上.測桿移動時,導板兩端的凸出部分沿著后蓋內表面滑動(圖5-10a),或導板沿著后蓋上兩個凸起的平面導軌滑動(圖5-10b).這種導向裝置的缺點是,卸下后蓋就失去導向作用;優點是容易修理.圖5-11是較理想的一種導向結構.導桿伸進導槽內的一端做成球形,導槽塊可以拆卸,因而修理時容易使導槽與導桿得到良好的配合圖5-12所示結構是用螺釘將導桿夾持在測桿上,導桿的位置可以調節.在圖5-13所示的百分表中,后蓋和表體制成一體,導槽1直接開在后蓋的內平面上,導桿2固定在測桿5上,可沿導槽上下滑動.在圖5-14中,導槽塊4固定在圓座板上,導桿5在導槽中滑動. 圖5-15所示的導向裝置是利用導板5和導槽4導向,其結構與圖5-8相似.

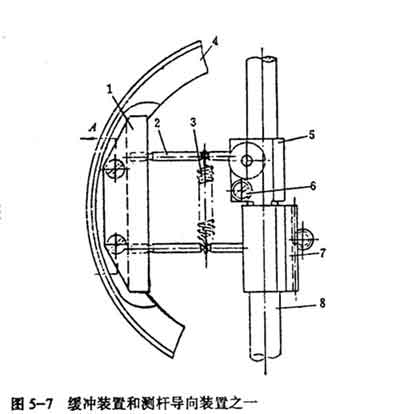

        圖5-7緩沖裝置和測桿導向裝置之一

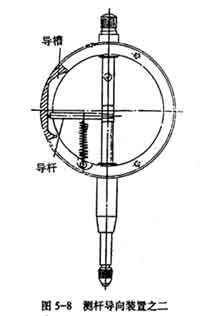

        圖5-8測桿導向裝置之二







        (三)行程限制器  百分表限制測桿行程的結構常見的有圖5-3,和圖5-13.到 圖5-15所示的幾種.在圖5-3中,是利用擋帽5和擋塊18限制測桿行程.有時也用一只螺釘旋在測桿上代替擋塊限制行程上限在圖5-13中,表殼后蓋內平面上有個環形槽4,槽中裝有一個彈簧3.當測桿5移動時,固定在測桿上的導桿2受彈簧的限制,從而限制測桿的行程.
